Wprowadzenie produktu

Jednofazowy transformator słupowy firmy HENTG o mocy 50 kVA 7600 120/240 V jest stosowany w miejskich systemach dystrybucyjnych. Szczególnie nadają się do budowy dróg gminnych, budowy wiejskich sieci energetycznych i obiektów przemysłowych. Standardowa wartość znamionowa dla tych zakresów transformatorów wynosi 500 kVA i mniej, przy napięciach pierwotnych 34 500 V i niższych oraz napięciach wtórnych 7970/13 800YV i niższych są objęte normą ANSI C57.12.20. Projekt tych transformatorów spełnia odpowiednie standardy określone przez ANSI/IEEE i NEMA.

Specyfikacja techniczna

Specyfikacja jednofazowego transformatora rozdzielczego
Ocena KVA		50 kVA
ILOŚĆ		112
Typ		Typ CSP
Standard		Norma ANSI
H.V.		7600V
Krany HV		7980,7790,7600,7410,7220V
L.V.		120/240V
Rodzaj izolacji		Typ zewnętrzny, montowany na słupie
Częstotliwość		60 Hz
Liczba faz		1
Temperatura pracy		10 stopni - +40 stopni
Wysokość		1000M
Materiał do nawijania		Aluminium-Aluminium
Materiał rdzenia		Amorficzny rdzeń metalowy
Impedancja (80 stopni)		2.5%~3%
Typ chłodzenia		OIA
Klasa izolacji		WN: 15KV NN: l,2KV
Zakres dotknięcia		+ /-2*2. 5%
Napięcie impulsu piorunowego (HV)		95 kV
Napięcie impulsowe pioruna (LV)		30kV
Napięcie częstotliwości zasilania		0kV
Biegunowość		Odejmowanie
Strata bez obciążenia (W)		59
Utrata pełnego obciążenia przy 80 stopniach (W)		548
Całkowita strata (W)		607
Sprawność przy 100% obciążeniu w temperaturze 80 stopni C (%)		Większy lub równy 98,8
Poziom hałasu (dB)		48
Maks. Temp. uzwojenia		65 stopni
Maksymalna temperatura Wzrost górnego oleju		60 stopni
Najgorętsze miejsce		80 stopni
Olej		Olej mineralny (NIE PCB)
Liczba tulei HV		1 Tuleje: Izolator porcelanowy
Liczba tulei niskiego napięcia		3
Wyłącznik automatyczny		Nic
Lampka sygnalizacyjna przeciążenia		Nic
Odgromnik HV		Nic
Masa oleju (kg)		112
Całkowita waga (kg)		347
Wymiar (mm) DługośćSzerokośćWysokość		8057561190
Kolor zbiornika		ANSI Z55.1No.70 szary
Materiał zbiornika		Stal
Tabliczka z nazwiskiem		Aluminiowa tabliczka znamionowa 0. Grubość 5 mm

Rutynowe badanie

NIE	PRZEDMIOT	OPIS
1	Rezystancja izolacji	Rezystancja izolacji pomiędzy WN/NN. uzwojenie i uziemienie Większe lub równe 1000MΩ (DC2500V)
2	Pomiar rezystancji uzwojenia	Pomiar rezystancji uzwojeń WN i NN
3	Sprawdź stosunek napięcia i polaryzację	Sprawdź stosunek napięcia i polaryzację
4	Test bez obciążenia przy częstotliwości znamionowej i napięciu znamionowym	Brak utraty obciążenia (P0) i ekscytujący pomiar prądu
5	Test pełnego obciążenia przy częstotliwości znamionowej i prądzie znamionowym	Pomiar utraty pełnego obciążenia (Pcue) i impedancji zwarcia
6	Wytrzymać test napięcia	WN. uzwojenie – NN. uzwojenie i masa:0kVAC, 1min
6	Wytrzymać test napięcia	uzwojenie niskiego napięcia – HV. uzwojenie i masa: 10kVAC, 1min
7	Test wytrzymywania indukowanego przepięcia	Napięcie znamionowe 150%, 150 Hz, 48 S
8	Próba uszczelnienia pod ciśnieniem	Dodać ciśnienie 50 kPa, testować transformator przez 12 godzin

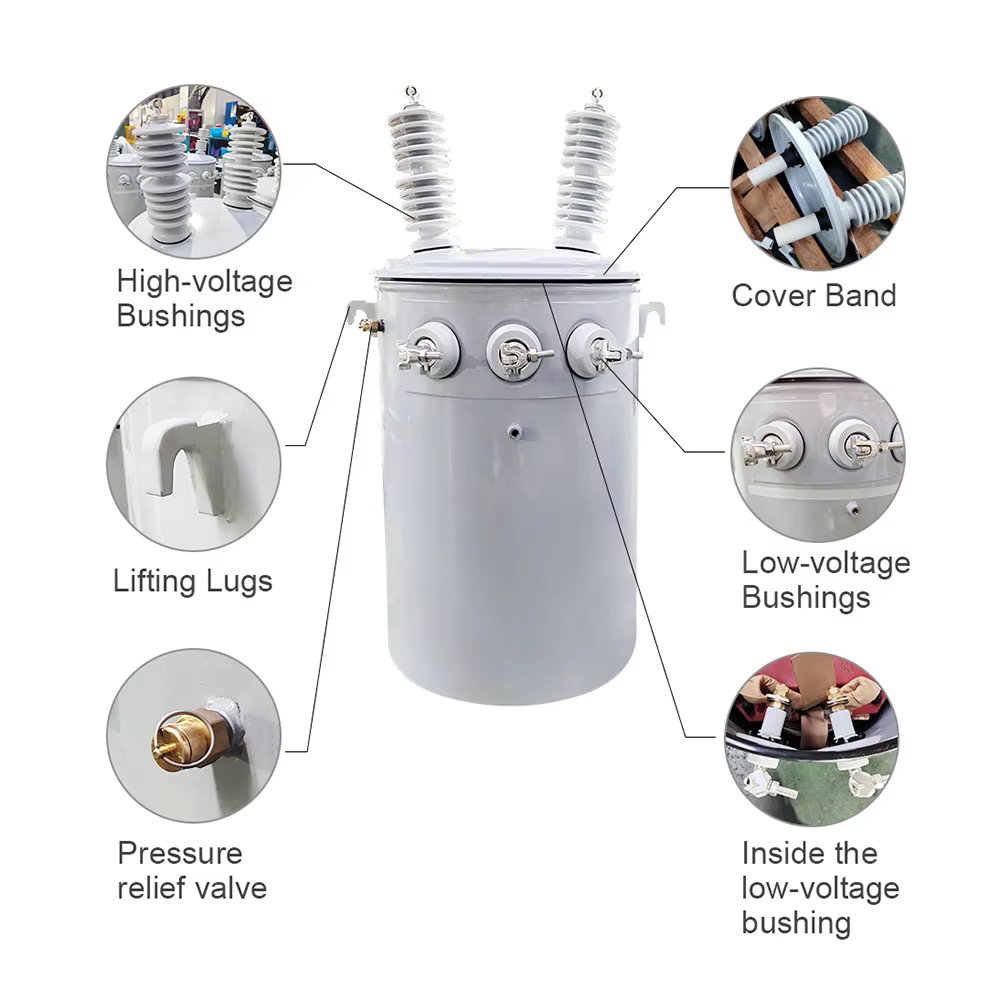

Widok produktu i funkcje

⚫ ANSI/IEEEC57.12.20

⚫ Jednofazowy

⚫ Wydajność DOE2016 lub NEMA TP1

⚫ Na świeżym powietrzu

⚫ Konstrukcja z uzwojonym rdzeniem i cewką

⚫ Solidny zbiornik stalowy

⚫ Standardowe akcesoria NEMA

⚫ Dostępne podwójne napięcie

⚫ Zabezpieczenie zbiornika przed korozją

⚫ Zabezpieczenie nadprądowe

Aplikacje

Pakowanie i dostawa

Serwis i wsparcie

OEM
Pomoc techniczna
Transfer technologii
Całodobowy kontakt telefoniczny z obsługą posprzedażną

Często zadawane pytania

P: Jaka jest metoda płatności?

Odp.: Akceptujemy płatność T/T, L/C na widoku. Ale domyślna płatność wynosi 30% T/T z góry, 70% T/T przed wysyłką.

P: A co z twoją gwarancją?

Odp.: 12 miesięcy od daty załączenia zasilania lub 18 miesięcy od daty dostawy, w zależności od tego, co nastąpi wcześniej.
